BlackMagicDesign HyperDeck Studio HD Plus

Descriptions détaillées

Spécifications techniques

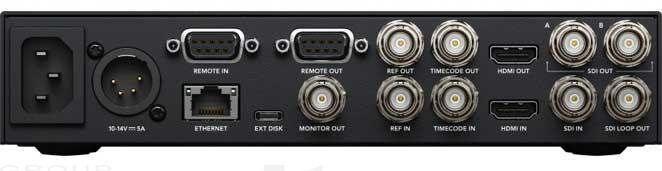

Connexions

• Entrées vidéo SDI : 1
• Sorties vidéo SDI : 2
• Sorties de monitoring SDI : 1
• Débits SDI : 270Mb, 1.5G, 3G, 6G.
• Entrées vidéo HDMI 2.0 : 1
• Sorties vidéo HDMI 2.0 : 1
• Haut-parleur intégré : Mono
• Sortie audio : Jack de 6,35 mm pour casque.
• Écran : Écran LCD de 2,2 pouces.
• Connexions timecode : 1 x entrée XLR, 1 x sortie XLR.
• Connexions de référence : 1 x entrée BNC, 1 x sortie BNC. Tri-Sync ou Black Burst.
• Entrées audio SDI : 16 canaux audio intégrés.
• Sorties audio SDI : 16 canaux audio intégrés.
• Sorties audio HDMI : 8 canaux audio intégrés.
• Sorties audio HDMI : 8 canaux audio intégrés.
• Contrôle à distance : 1 x entrée RS-422, 1 x sortie RS-422.
• Configuration de l’enregistreur : Via l’interface utilisateur ou le Blackmagic HyperDeck Ethernet Protocol.
• Ethernet : 1Gb/s
• Interface pour l'ordinateur : 1 x USB de type C 3.0 (jusqu’à 5Gb/s) pour l’enregistrement sur disque externe, la sortie webcam ainsi que la configuration et les mises à jour logicielles.

Normes

• Normes vidéo SD : 525i59.94 NTSC, 625i50 PAL
• Normes vidéo HD :
  • 720p50, 720p59.94, 720p60.
  • 1080i50, 1080i59.94, 1080i60.
  • 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.
  • 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30.
• Normes 2K DCI : 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI.
• Normes vidéo Ultra HD :  2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30
• Normes 4K DCI : 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI
• Conformité aux normes SDI :
  • SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M niveau A et B, SMPTE 2081?1, SMPTE 2081?10, SMPTE 2084 et SMPTE 2108?1.
• Prise en charge des métadonnées SDI : RP188 HD et sous-titrage codé CEA-708. Prise en charge des métadonnées HDR sur SDI.
• Formats HDMI pris en charge
  • 525i59.94 NTSC, 625i50 PAL,.
  • 720p50, 720p59.94, 720p60,.
  • 1080i50, 1080i59.94, 1080i60,.
  • 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60,.
  • 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI,.
  • 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30,.
  • 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI.
• Échantillonnage audio : Norme de télévision de 24 bits, fréquence d'échantillonnage de 48 kHz.
• Échantillonnage vidéo : 4:2:2 YUV
• Précision des couleurs : 10 bits
• Espace colorimétrique : REC 601, REC 709, REC 2020. Les LUTs 3D à 33 points peuvent être appliquées à la sortie moniteur SDI.
• Prise en charge HDR :  Hybrid Log Gamma, ST2084 300, ST2084 500, ST2084 800, ST2084 1000, ST2084 2000, ST2084 4000, ST2084.
• Prise en charge de multiples débits de données :  Détection automatique de la SD, la HD et du 6G-SDI.
• Protection contre la copie :  L'entrée HDMI ne peut pas être utilisée pour la capture des sources HDMI protégées. Vérifiez systématiquement la propriété des droits d’auteurs avant toute capture ou distribution du contenu.

Supports

• Supports :
  • 2 x logements de 2,5 pouces pour disques
  • 2 x logements pour cartes SD
  • 1 x port expansion USB-C 3.0
  • pour l’enregistrement externe des formats SD, HD, 2K DCI, Ultra HD et 4K DCI.
• Type de support : Disques état solide de 2,5 pouces SATA-II ou SATA-III. Cartes SD UHS-I et UHS-II.
• Format des supports : Formatage des supports en ExFAT (Windows/Mac) ou en HFS+ (Mac).

Codecs pris en charge

• ProRes HQ QuickTime, ProRes 422 QuickTime, ProRes LT QuickTime, ProRes Proxy QuickTime pour tous les formats jusqu’à 2160p30. Lecture uniquement du format QuickTime ProRes 4444 jusqu’à 1080p60 avec routage automatique des signaux fill et key via les sorties SDI A et B. DNxHD 220x, DNxHD 220x MXF, DNxHD 145, DNxHD 145 MXF, DNxHD 45, DNxHD 45 MXF pour les formats HD 720p et 1080p jusqu’à 60 im/s. DNxHR HQX, DNxHR HQX MXF, DNxHR SQ, DNxHR SQ MXF, DNxHR LB, DNxHR LB MXF pour les formats 2K DCI et 2160p jusqu’à 30 im/s. H.264 SDI 4:2:2 10 bits, H.264 élevé 4:2:0 8 bits, H.264 moyen 4:2:0 8 bits, H.264 bas 4:2:0 8 bits pour tous les formats jusqu’à 1080p60.

Contrôle

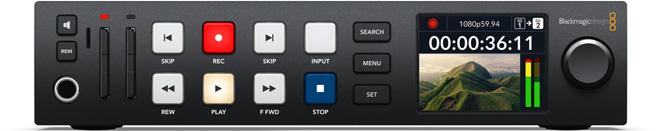

• Panneau de contrôle intégré : 16 boutons pour contrôler le transport et le périphérique avec la molette dotée d’un embrayage électronique, et écran couleur 2,2 pouces.
• Contrôle externe :  Contrôle RS-422, démarrage et arrêt de l'enregistrement via SDI et timecode. Inclut le Blackmagic HyperDeck Ethernet Protocol. Prise en charge du chargement des fichiers FTP à distance.

Logiciel

• Logiciel inclus
  • Blackmagic OS
  • Blackmagic HyperDeck Setup
  • Mise à jour du logiciel interne lors du démarrage ou via le Blackmagic HyperDeck Setup à l’aide du port USB.

Systèmes d'exploitation

• Mac 10.15 Catalina,
• Mac 11.1 Big Sur ou une version ultérieure.
• Windows 10 en 64 bits.

Affichages

• Écran LCD intégré de 2,2 pouces pour le monitoring de la vidéo, de l'audio, du timecode et les menus de configuration.
• Voyants LED autour des logements pour SSD et voyants LED au-dessus des logements pour carte SD.

Alimentation requise

• Alimentation
  • 1 x 100 - 240V AC interne, 50/60Hz.
  • 1 x entrée DC XLR 12V à 4 broches pour une alimentation externe ou une batterie.
• Consommation d'énergie : 100 W max.

Spécifications environnementales

• Température d'utilisation : 0° à 40° C (32° à 104° F)
• Température de stockage : -20° à 60° C (-4° à 140° F)
• Humidité relative : 0% à 90% sans condensation
